Selamat datang di website Konsultan Pemetaan!

Pernahkah kamu melihat menara tinggi yang menjulang di sepanjang jalur listrik antar kota? Itu namanya tower SUTET. Tapi, tahukah kamu bahwa tower-tower ini datang dalam berbagai jenis dan ukuran yang berbeda, tergantung pada fungsinya? Di artikel ini, kita akan membahas secara mendalam tentang jenis-jenis tower untuk SUTET, mulai dari yang biasa hingga yang super tinggi yang digunakan untuk melintasi sungai atau jalan tol. Yuk, simak detailnya!

Pengertian Sutet

Saluran Udara Tegangan Ekstra Tinggi (SUTET) adalah infrastruktur yang sangat penting untuk mengalirkan listrik dari pembangkit ke gardu induk atau langsung ke konsumen. Tower SUTET berperan sebagai penyangga untuk konduktor (kabel listrik) yang membawa listrik dengan tegangan tinggi (≥150 kV). Desain dan ukuran tower ini harus memenuhi berbagai standar keamanan, kekuatan mekanis, dan kemampuan untuk menahan beban dari lingkungan sekitar. Di bawah ini, kami akan memberikan penjelasan lengkap mengenai berbagai jenis tower SUTET dan ukuran-ukurannya.

A. Jenis-Jenis Tower SUTET

Tower SUTET dibedakan berdasarkan fungsi, bentuk struktur, dan kondisi geografis. Berikut adalah jenis-jenisnya:

  1. Tower Suspensi (Suspension Tower)

Fungsi:

  • Menopang konduktor listrik dengan tegangan ekstra tinggi (500 kV ke atas) di jalur yang lurus.
  • Memberikan ruang bagi konduktor untuk bergerak sedikit akibat angin, perubahan suhu, atau beban mekanis. Desain: Memiliki bentuk struktur lattice (rangka baja) dengan lengan horizontal.
  • Menggunakan rantai isolator suspensi untuk menggantungkan konduktor.

Karakteristik:

  • Mampu menahan beban vertikal (berat konduktor ditambah es atau angin).
  • Tidak dirancang untuk menahan gaya tarik lateral yang besar.
  • Dipasang di antara dua menara tension pada span lurus.

Contoh: Menara SUTET yang ada di jalur transmisi lurus antar kota.



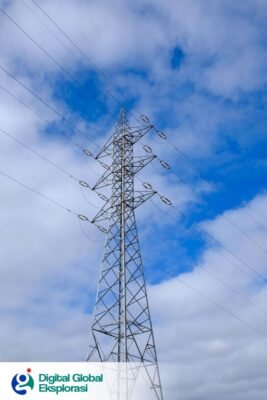

2. Tower Tension (Menara Tegangan/Menara Jangkar)



Fungsi:

  • Bertindak sebagai penopang di lokasi belokan, sudut, atau akhir saluran.
  • Menahan gaya tarik ekstrem dari konduktor saat terjadi perubahan arah.
See also  Jasa Ukur Tanah di Banten Untuk Penambangan

Desain:

  • Strukturnya lebih kaku dan simetris dibandingkan menara suspensi.
  • Menggunakan isolator tegangan yang lebih kuat.

Karakteristik:

  • Dipasang di lokasi dengan sudut belok lebih dari 15° atau di medan yang ekstrem (seperti pegunungan atau sungai).
  • Memiliki fondasi yang lebih dalam untuk menahan gaya tarik.

Contoh: Menara SUTET yang terletak di tikungan tajam atau persimpangan jalur transmisi.



3. Tower Guyed-V (Guyed Mast)

Fungsi:

  • Menara yang menjulang tinggi ini menggunakan kabel penopang (guy wire) untuk menjaga stabilitasnya.
  • Digunakan untuk keperluan telekomunikasi atau pemancar radio.

Desain:

  • Memiliki tiang vertikal tunggal yang ditopang oleh kabel berbentuk V jika dilihat dari atas.
  • Kabel-kabel tersebut diikat ke anchor yang tertanam di tanah.

Karakteristik:

  • Menara ini cukup ekonomis untuk ketinggian di atas 80 meter karena bahan utamanya adalah kabel.
  • Memerlukan lahan yang cukup luas untuk penempatan anchor.
  • Menara ini juga rentan jika kabel penopangnya mengalami kerusakan.

Contohnya: menara pemancar TV atau radio yang sering kita temui di daerah pedesaan.



4. Tower Self-Supporting (Lattice Tower)

Fungsi:

Menara ini tanpa kabel penopang dan digunakan untuk SUTET atau telekomunikasi.

Desain:

  • Tower Lattice: Memiliki rangka baja berbentuk segitiga atau kuadrat, yang umum digunakan di SUTET.
  • Tower Tubular: Tiang yang terbuat dari baja atau beton dengan bentuk silinder, biasanya untuk keperluan telekomunikasi.

Karakteristik:

  • Strukturnya kokoh dan mampu menahan angin kencang berkat desain yang kaku.
  • Menggunakan ruang yang lebih kecil dibandingkan dengan menara yang menggunakan penyangga.
  • Biaya konstruksinya cukup tinggi karena memerlukan lebih banyak material.

Contoh: Menara lattice yang terletak di jalur transmisi Jawa-Bali.



5. Tower Monopole



Fungsi:

  • Dirancang untuk distribusi listrik dengan tegangan menengah atau untuk keperluan telekomunikasi.
  • Tidak cocok untuk SUTET karena memiliki batasan tinggi dan kapasitas beban yang terbatas.

Desain:

  • Terbuat dari baja atau beton berongga yang mengecil di bagian puncaknya.
  • Dilapisi dengan bahan anti-korosi untuk meningkatkan daya tahannya.

Karakteristik:

  • Desainnya yang minimalis membuatnya ideal untuk digunakan di area perkotaan.
  • Ketinggiannya juga terbatas, biasanya kurang dari 50 meter.
  • Biaya pemasangannya pun lebih terjangkau dibandingkan dengan menara lattice.
See also  Jasa Ukur Tanah di Sulawesi Barat Untuk Saluran Air

Contoh: Tiang listrik untuk tegangan 20 kV atau menara BTS seluler.

B. Ukuran Tower SUTET Berdasarkan Tegangan

Ukuran tower SUTET disesuaikan dengan tegangan listrik, jarak antar tower (span), dan beban konduktor. Berikut standar umum di Indonesia:

Tegangan Tinggi Tower Lebar Base Bahan Jarak Antar Tower (Span)
150 kV 30–45 meter 6–10 meter Baja galvanis 300–450 meter
275 kV 45–60 meter 8–12 meter Baja galvanis 400–600 meter
500 kV 50–70 meter 10–15 meter Baja high-strength 500–800 meter

Detail Ukuran

  1. Tinggi Tower:

    • Diukur dari permukaan tanah ke puncak tower
    • Tinggi minimum harus disesuaikan dengan clearance, yaitu jarak aman antara konduktor dan tanah
      • Untuk tower dengan tegangan ≥150 kV, tinggi yang diperlukan adalah antara 10 hingga 15 meter dari permukaan tanah
    • Tower 500 kV bisa mencapai ketinggian hingga 80 meter untuk menghindari gangguan dari alam.

  2. Lebar Base (Dasar):

    • Lebar dasar tower sangat penting untuk menentukan stabilitasnya.
    • Umumnya, tower 500 kV memiliki lebar dasar sekitar 10 -15 meter, contohnya 12m x 12m.

  3. Berat Tower

    • Tower 150 kV, beratnya berkisar antara 5 hingga 10 ton
    • Tower 500 kV, beratnya bisa mencapai 20 hingga 40 ton, tergantung pada material yang digunakan.

  4. Panjang Cross-Arm:

    • Panjang Cross-Arm berfungsi untuk menentukan jarak antar konduktor
    • Tower 500 kV panjangnya biasanya antara 10 – 20 meter yang dirancang untuk menampung 3 – 4 konduktor per fase.

C. Faktor yang Memengaruhi Desain Tower SUTET

  1. Beban Mekanis:
    • beban angin, berat konduktor, dan es, terutama di daerah yang bersalju.
  2. Kondisi Tanah:
    • Tanah yang lunak biasanya memerlukan pondasi yang lebih dalam, seperti pondasi tiang.
  3. Lingkungan:
    • Di daerah pantai, korosi menjadi masala  sehingga penting untuk menggunakan material yang tahan karat.
  4. Standar Keamanan:
    • Mengikuti PLN standard (Persero) dan IEC 60652 yang ditetapkan oleh International Electrotechnical Commission.

D. Contoh Desain Tower SUTET di Indonesia

  1. Tower 150 kV (Tipe Suspensi)
    • Tinggi: 35 meter.
    • Konfigurasi: Double circuit (6 konduktor).
    • Bahan: Baja galvanis yang dilapisi dengan perlindungan anti-korosi.
    • Pondasi: Beton bertulang berukuran 4m x 4m x 3m.
  1. Tower 500 kV (Tipe Tension)
    • Tinggi: 65 meter.
    • Konfigurasi: Quadruple circuit (12 konduktor).
    • Bahan: Baja berkekuatan tinggi dengan kekuatan 450 MPa.
    • Cross-Arm: 18 meter (dirancang untuk menjaga jarak aman antara fase)
See also  Jasa Ukur Tanah di Sulawesi Tenggara untuk Bangunan

E. Teknologi Terkini dalam Pembuatan Tower SUTET

  1. Galvanisasi Hot-Dip:
    • Lapisan seng yang tebal ini berfungsi untuk melindungi dari korosi, terutama di daerah yang lembap
  2. 3D Modeling:
    • Simulasi kekuatan tower dilakukan dengan menggunakan software seperti AutoCAD atau SAP2000.
  3. Drone Inspection:
    • Pemantauan kerusakan pada tower kini bisa dilakukan dengan drone yang dilengkapi kamera thermal.

F. Dampak Lingkungan dan Mitigasinya

  1. Gangguan Visual:
    • Solusi: Menanam vegetasi tinggi di sekitar tower.
  2. Kebisingan:
    • Corona effect pada konduktor 500 kV bisa dikurangi dengan anti-corona ring.
  3. Radiasi Elektromagnetik:
    • Jarak aman permukiman: 50–100 meter dari tower SUTET.

G. Biaya Pembangunan Tower SUTET

Komponen Kisaran Biaya
Bahan baja galvanis Rp 50–100 juta/ton
Pondasi beton Rp 200–500 juta/tower
Pemasangan Rp 100–300 juta/tower
Total per Tower 500 kV Rp 1–2,5 miliar (tergantung spesifikasi)

H. Rekomendasi Pemilihan Tower

  1. Area Perkotaan:
    • Gunakan tower monopole atau self-supporting untuk menghemat lahan.
  2. Pegunungan:
    • Pilih tower guyed-V dengan pondasi dalam.
  3. Jalur Lurus:
    • Tower suspensi lebih ekonomis.



Penutup

Setelah kita memahami berbagai jenis tower SUTET beserta fungsi, desain, ukuran, teknologi, dan biayanya, jelas bahwa membangun infrastruktur kelistrikan itu bukanlah hal yang sepele.

Memilih jenis dan ukuran tower SUTET sangatlah penting, dan kita perlu mempertimbangkan berbagai faktor seperti aspek teknis, lingkungan, dan anggaran. Dengan desain yang tepat, tower ini dapat memastikan pasokan listrik yang andal dan menjaga keselamatan masyarakat. Seiring dengan kemajuan material dan teknologi konstruksi, tower SUTET kini semakin efisien dan ramah lingkungan. Bagi para insinyur atau kontraktor, bekerja sama dengan ahli geoteknik dan elektrikal adalah kunci untuk meraih kesuksesan dalam proyek transmisi tegangan tinggi.

Setiap jenis menara memiliki peran penting dalam menjaga agar aliran listrik tetap aman, stabil, dan efisien dari pembangkit hingga sampai ke konsumen. Memilih jenis tower yang tepat memerlukan pertimbangan banyak faktor, mulai dari kondisi medan, tegangan listrik, kebutuhan ruang, hingga dampak terhadap lingkungan.

Semoga informasi dalam artikel ini bisa menambah wawasan kamu tentang dunia kelistrikan dan pentingnya tower SUTET dalam kehidupan sehari-hari. Jika kamu terlibat dalam proyek pemetaan, konstruksi, atau perencanaan infrastruktur, pemahaman ini bisa menjadi bekal berharga untuk membuat keputusan yang lebih tepat.



Referensi:

  • Standar Konstruksi PLN (2023).
  • International Electrotechnical Comission (IEC 60652).
  • Data teknis dari PT. Len Industri dan PT. PP Infrastruktur.
